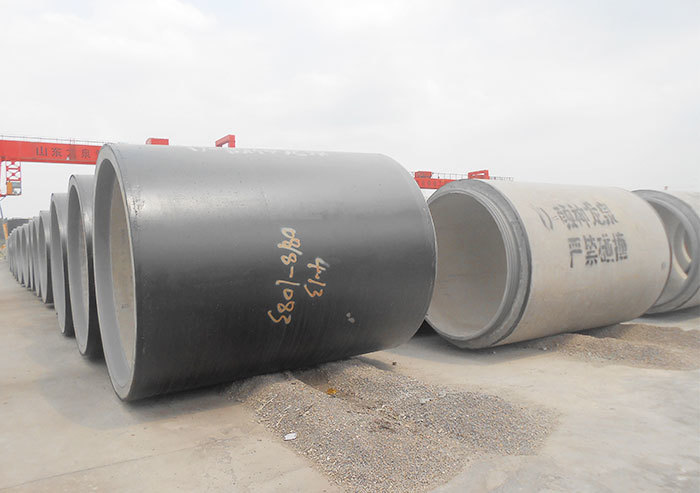

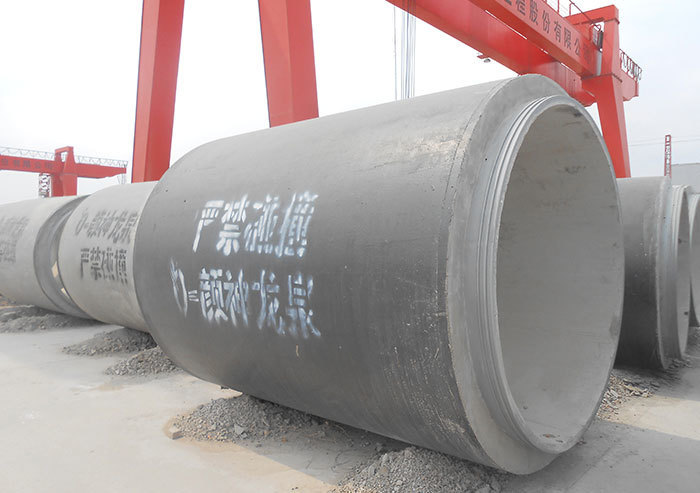

Tuyau en béton de cylindre en acier précontraint pour la méthode de construction de levage

Classification:

Description du produit



Dimensions de base du tuyau en béton de cylindre en acier précontraint (JPCCP) pour la méthode de construction de levage Unité/mm

Diamètre intérieur nominal Do/(mm) Épaisseur de matrice minimale tc /(mm) Épaisseur nette de la couche protectrice/(mm) Épaisseur du cylindre en acier ty /(mm) Profondeur de la cloche C /(mm) Longueur de la douille E /(mm) Diamètre intérieur du visage de travail de la cloche Bb /(mm) Diamètre extérieur de la face de travail de la douille Bs /(mm) Dégagement intérieur du joint J /(mm) Dégagement extérieur du joint K /(mm) Diamètre de la bague en caoutchouc d /(mm) Longueur efficace Lo /(mm) Longueur du tuyau L /(mm)
1000 95 35 1.5 160 150 1093 1093 25 15 20 2500 3000 2635 3135
1000 100 1133 1133
1200 95 1292 1292
1200 120 1353 1353
1400 105 1503 1503
1600 125 1703 1703
1800 145 1903 1903
2000 165 2103 2103
2200 180 40 2313 2313
2400 200 2513 2513
2600 220 2713 2713
2800 240 2923 2923
3000 250 3143 3143
3200 260 3343 3343
3400 270 3553 3553
3600 280 3763 3763
3800 290 3973 3973
4000 300 4183 4183
